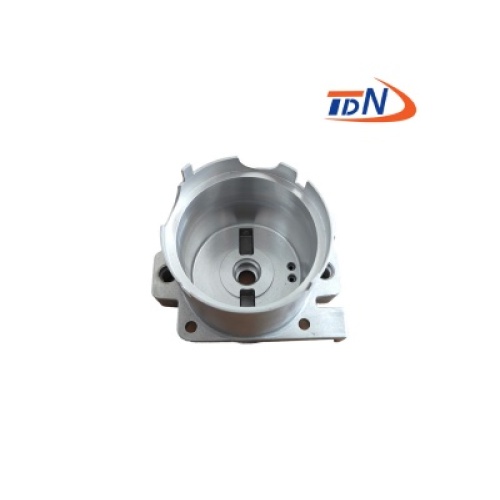

Fundición a presión de aluminio para carcasas de monitores de pacientes: diseño, blindaje EMI y costo

Ya sea que esté auditando a un socio de fundición actual o calificando piezas de fundición a presión de aluminio para un fabricante de carcasas de monitor de paciente por primera vez, los puntos de control a continuación le ahorrarán al menos un ciclo de revalidación.

1. ¿Por qué las carcasas de los monitores de pacientes exigen aluminio fundido en lugar de plástico?

Porque la carcasa de un monitor debe proteger, enfriar y proteger al mismo tiempo, y sólo el aluminio fundido hace las tres cosas en una sola pieza.

Un proveedor experimentado de fundición a presión de carcasa de aluminio con protección EMI para monitores de ECG diseña la pieza para el blindaje desde el primer borrador, no como una ocurrencia tardía. Esto es lo que realmente importa:

• El blindaje EMI es inherente, no aplicado. Una pared de aluminio fundido es una jaula de Faraday continua. Las cajas de plástico necesitan pintura conductora o película metalizada al vacío, que agrega entre 1,50 y 4,00 por unidad y normalmente ofrece entre 20 y 40 dB menos de atenuación en altas frecuencias. El aluminio fundido logra habitualmente una efectividad de blindaje de 60 a 90 dB en la banda de 30 MHz a 1 GHz que son los objetivos de las pruebas IEC 60601-1-2.

• El calor no tiene dónde esconderse. Un monitor de paciente incluye un controlador de pantalla, una placa de CPU y un módulo de alimentación en una sola carcasa. El ADC12 conduce el calor a aproximadamente 96 W/m·K (aproximadamente 300 veces mejor que el ABS), por lo que la propia carcasa se convierte en el disipador de calor y, a menudo, elimina un ventilador atornillado.

• La rigidez protege la pantalla. Las secciones de pared de 2,5 a 3,0 mm resisten la torsión y el daño por carga puntual que acumulan las delgadas carcasas de plástico durante el transporte del carro y los ajustes del brazo.

• Las características integradas reducen el costo de ensamblaje. Los jefes, ranuras para juntas, separadores de PCB y clips para cables se fabrican de una sola vez. En los programas de monitores Dajian, al consolidar de 5 a 7 piezas de plástico en una sola pieza, generalmente se eliminan de 2 a 3 pasos de ensamblaje y un kit de sujetadores.

Las ventajas y desventajas del diseño son reales: ángulos de inclinación de 1 a 2°, espesor de pared uniforme para evitar marcas de hundimiento y control de la porosidad cerca de las superficies de las juntas. Las caras de sellado críticas deben tener un acabado CNC de ±0,01 mm después de la fundición, mientras que las características no críticas permanecen como fundidas para mantener el precio bajo.

✅ En pocas palabras: especifique el aluminio fundido cuando el blindaje, el calor y la rigidez deben coexistir; especificar plástico sólo cuando la lista de materiales no pueda absorber el costo de herramientas.

2. ¿Qué aleación de aluminio es mejor y cuánto cuesta realmente la carcasa de un monitor?

Para monitores de pacientes, A380 o ADC12 cubren el 80% de los programas; acertar no cuesta nada, pero equivocarse sale caro.

Los compradores siguen preguntando qué aleación de aluminio es mejor para las carcasas de dispositivos médicos y, para las carcasas de monitores, la respuesta sigue una lógica simple:

En cuanto al costo, las cifras convergen rápidamente una vez que el volumen supera el punto de equilibrio. Una herramienta dura de dos cavidades para la carcasa de un monitor de cabecera funciona entre 20 000 y 60 000, según el tamaño y la acción del deslizamiento. En ese momento, la economía de la unidad se ve así en una carcasa típica de monitor de 300 mm:

• Palanquilla mecanizada por CNC: 40 a 55 por pieza, sin herramientas, plazo de entrega de 3 a 4 semanas

• Fundición a presión de más de 3000 unidades: 15 a 22 por pieza más herramientas amortizadas: un programa documentado pasó de 47 piezas CNC a **19,80 piezas de fundición a presión**, una reducción del 58 %.

• Volumen de equilibrio: normalmente entre 2000 y 5000 unidades para carcasas del tamaño de un monitor

Un fabricante calificado de piezas de fundición a presión de aluminio para carcasas de monitores de pacientes debe cotizar las herramientas, el precio unitario y el plan de inspección como elementos de línea separados, y debe ofrecer modificaciones ODM personalizadas (rediseño de ranuras de juntas, fundición de insertos o cambios en las especificaciones de anodizado) sin volver a cotizar la herramienta completa.

✅ En pocas palabras: elija A380 o ADC12 para la carcasa, reserve A356-T6 para las piezas estructurales cargadas y comprométase a realizar la fundición a presión una vez que el volumen anual supere aproximadamente las 3000 unidades.

Preguntas frecuentes

P: ¿Cómo califico piezas de fundición a presión de aluminio para un fabricante de carcasas de monitores de pacientes antes de enviar una solicitud de cotización?

R: Solicite tres cosas por adelantado: informes de porosidad de rayos X o tomografía computarizada de una carcasa comparable, una muestra de inspección del primer artículo (FAI) con un informe dimensional completo y los datos de capacidad del proceso de la fábrica; los clientes médicos comúnmente establecen el estándar en Cpk ≥ 1,33 en dimensiones críticas. Dajian suministra los tres con cada cotización de monitor, además de datos de pruebas de niebla salina de hasta 1000 horas para carcasas terminadas.

P: ¿Puede el mismo socio de casting manejar también nuestras líneas de productos no médicos?

R: Sí, y a menudo reduce el precio por pieza. Las mismas celdas de fundición de paredes delgadas y el mismo parque de máquinas de 165 a 800 T que producen carcasas de monitores también sirven para piezas de automóviles , disipadores de calor para iluminación LED, accesorios de comunicación y gabinetes para herramientas eléctricas . Un proveedor que opera con un volumen de industrias mixtas mantiene las máquinas cargadas y cotiza programas médicos de manera más competitiva.

P: ¿Qué aleación de aluminio es mejor para los recintos de dispositivos médicos que se limpian con desinfectante en cada turno?

R: Combine una carcasa de A360 o A380 con anodizado tipo II, 8–12 µm, sellado; resiste protocolos de limpieza trimestrales con amonio cuaternario y peróxido de hidrógeno. Para cualquier carcasa de aluminio con protección EMI fundida a presión para proveedores de monitores de ECG que trabaje según los programas de limpieza IEC 60601, evite las superficies fundidas desnudas cerca de las superficies de las juntas; Los agentes a base de cloro dañarán el aluminio desprotegido en unos meses.

CTA: Obtenga una revisión del DFM de vivienda antes de cortar acero

Envíe a Dajian el dibujo de la carcasa de su monitor (STEP o PDF 2D) y reciba en un plazo de 48 horas: un informe DFM gratuito que señala los riesgos de corrientes de aire, paredes y porosidad; una cotización de herramientas desglosada por cavidad y corredera; y una curva de precio unitario desde el prototipo hasta las 50.000 piezas. Como proveedor de fundición directo de fábrica en Ningbo, a 20 minutos del puerto de contenedores, Ningbo Dajian Electromechanical Co., Ltd. admite MOQ 1 para muestras clínicas y opciones de acabado de superficies para cada programa de exportación. Envíe su solicitud de cotización por correo electrónico hoy y designe a un ingeniero, no a un vendedor, en su primera llamada.

Publicado: octubre de 2026 | Por el equipo de ingeniería de Dajian
